４．８Ｌソーラーオーブンの集光装置としてのパネル型ソーラークッカーの集光性能を考えてみました。

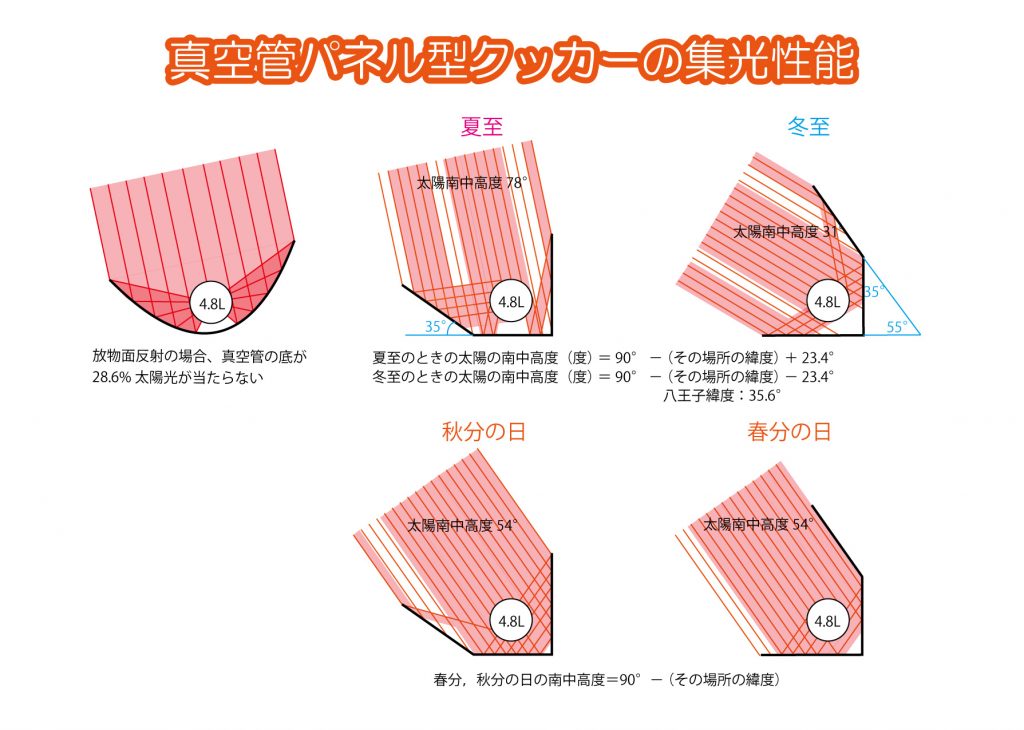

夏モードと冬モードで真空管に当たる光がどのように変化するのかを、夏至と冬至、その中間の春分・秋分の日の太陽光の反射光路を描きました。参考として放物面反射では真空管の底に光が当たらない所が２８．６％出てしまいますが、パネル型真空管オーブンは、裏側に反射光を当てて健闘しているのがよく分かります。春分・秋分の日では、真空管の周りを光が１００％当たっているのがよく分かりました。
３種類のパネル型ソーラーオーブンの温度上昇実験をしました。
自作のパネル型ソーラー管オーブンでも集熱・蓄熱に優れた真空管を使うと、比類なき調理温度になることが分かりました。

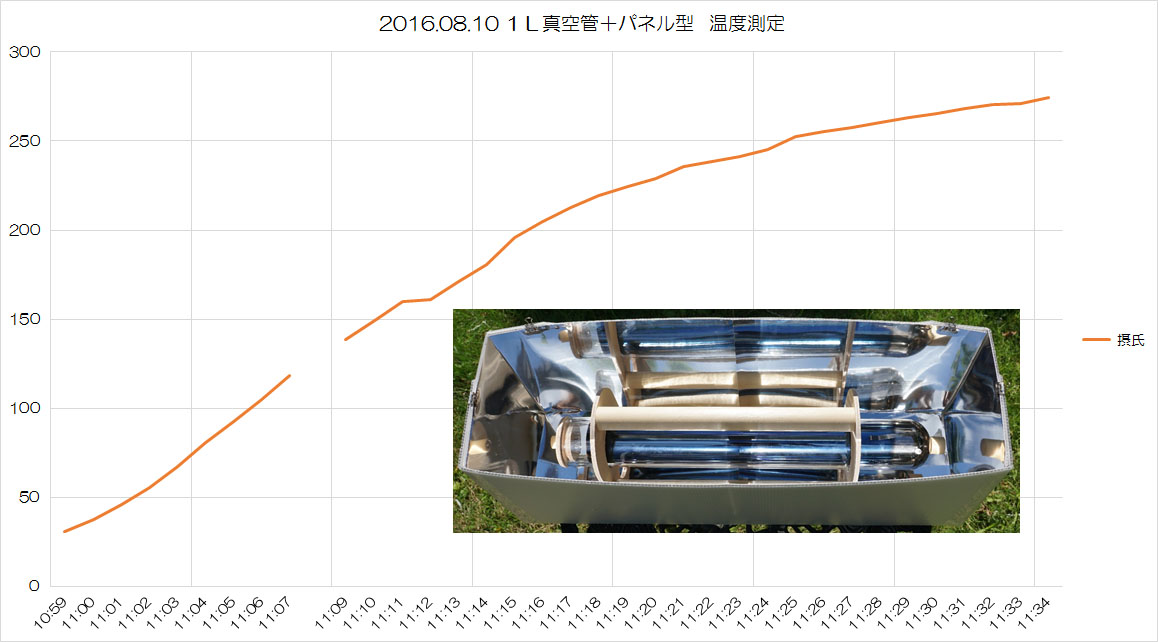

１Ｌの時は太陽が出ていて完璧な蓄熱になり、３５分で２７４．２℃になりました。

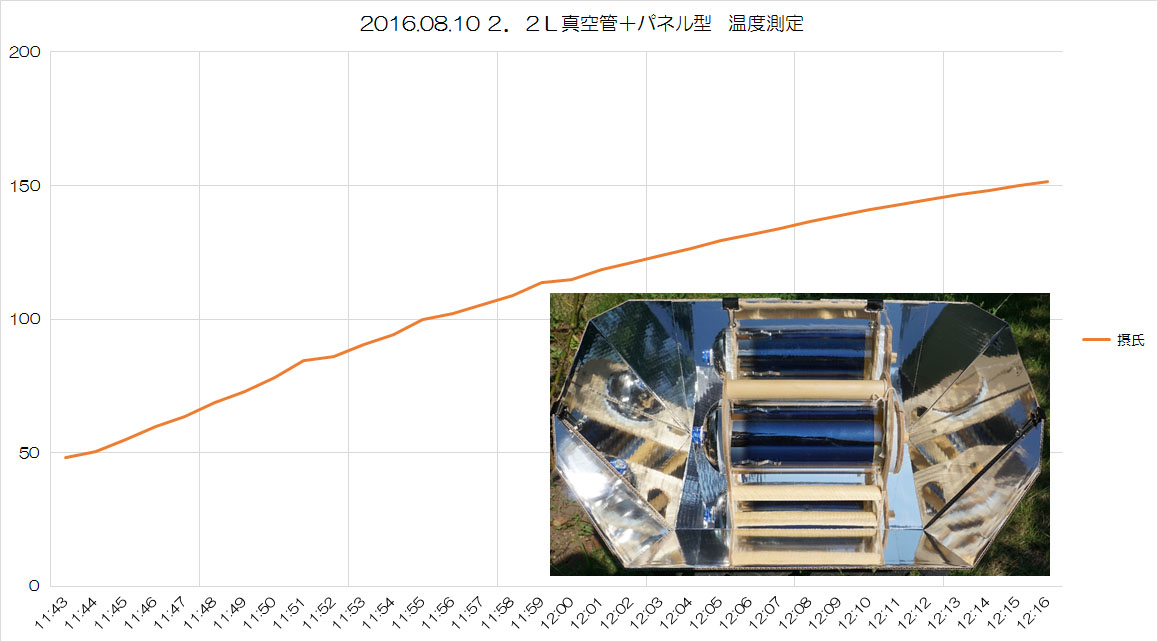

続いて２．２Ｌの時は薄日になりましたが、３０分ちょっとで１５１．５℃になりました。

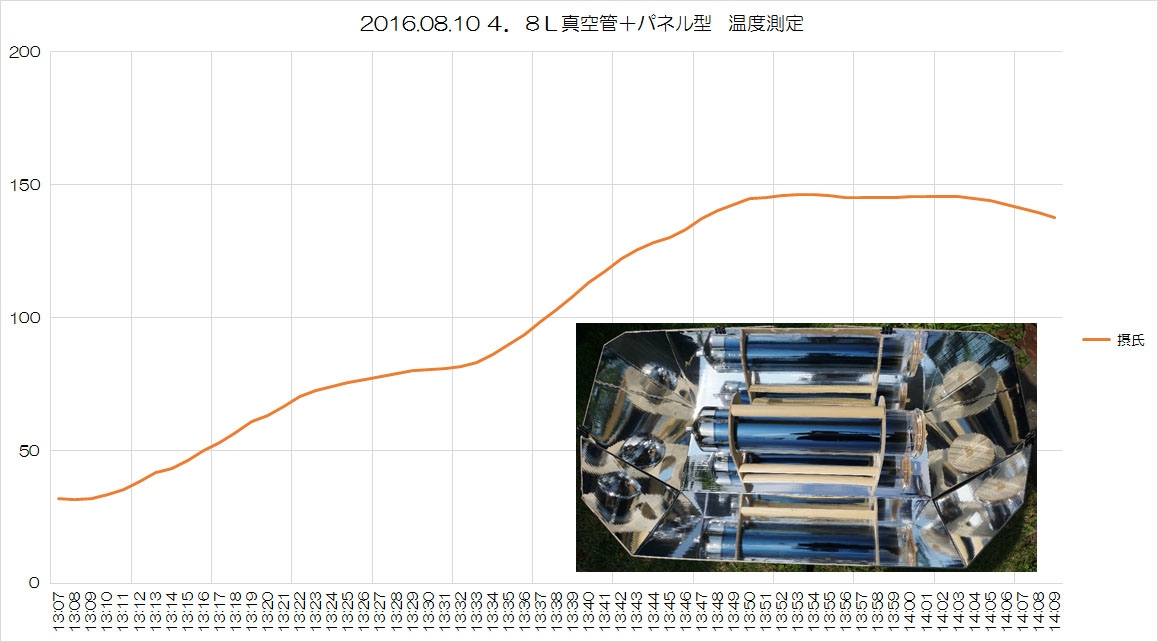

４．８Ｌの時は最後は曇ってしまいましたが１５０℃に近い温度になりました。
