真空管ソーラーオーブン設計図

2017/8/14

真空管オーブンの集光装置の設計図を掲載します。

１．４．８Ｌ真空管オーブン

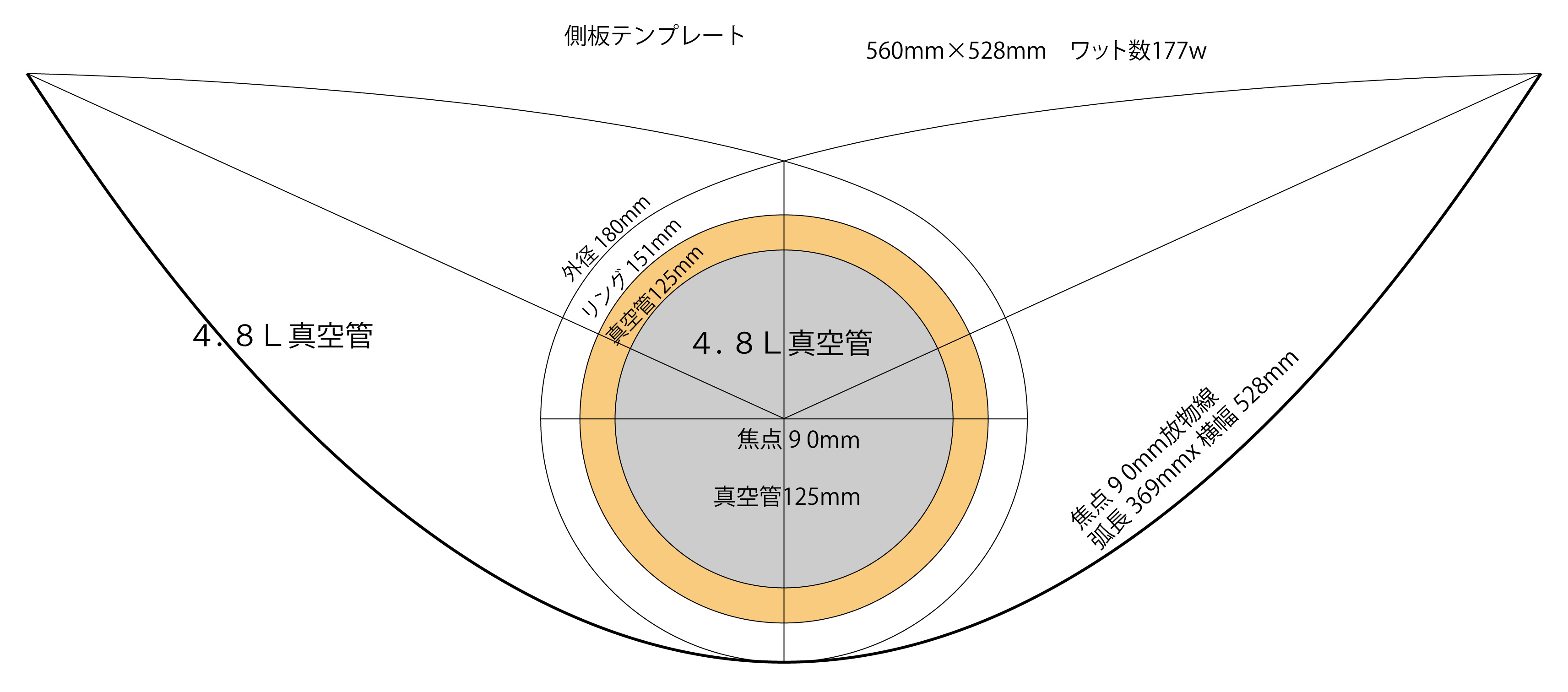

90mm焦点放物面スタンドw%e6%94%be%e7%89%a9%e7%b7%9a90-125new2%e3%82%b9%e3%83%86%e3%83%b3%e3%83%ac%e3%82%b9-02
4.8L真空管放物面スタンド設計図.pdf

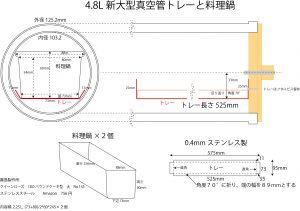

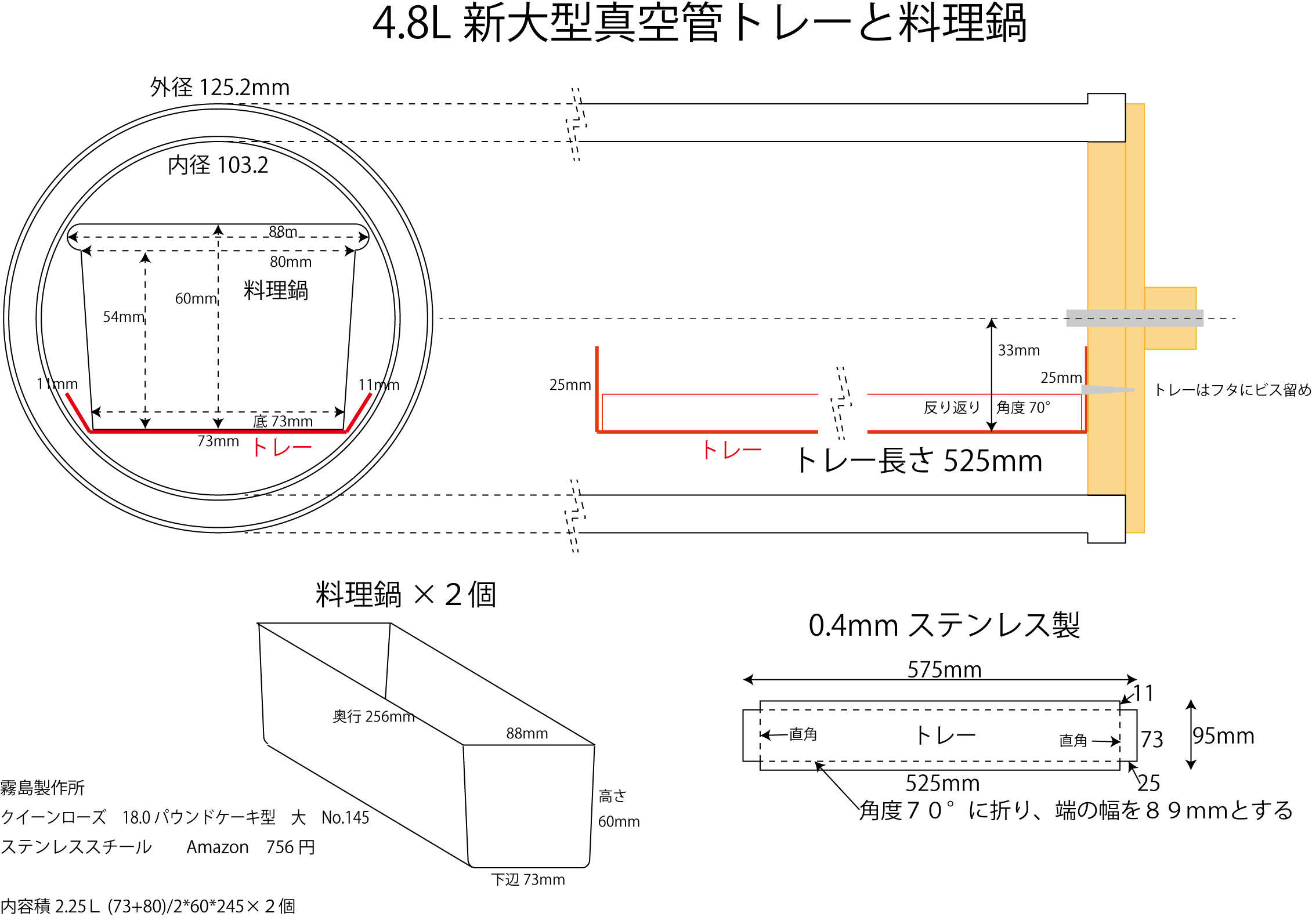

ステンレストレーと料理鍋　%e9%8d%8b%e3%81%a8%e3%83%88%e3%83%ac%e3%83%bc
ステンレストレーと料理鍋.pdf

２．１Ｌ真空管オーブン

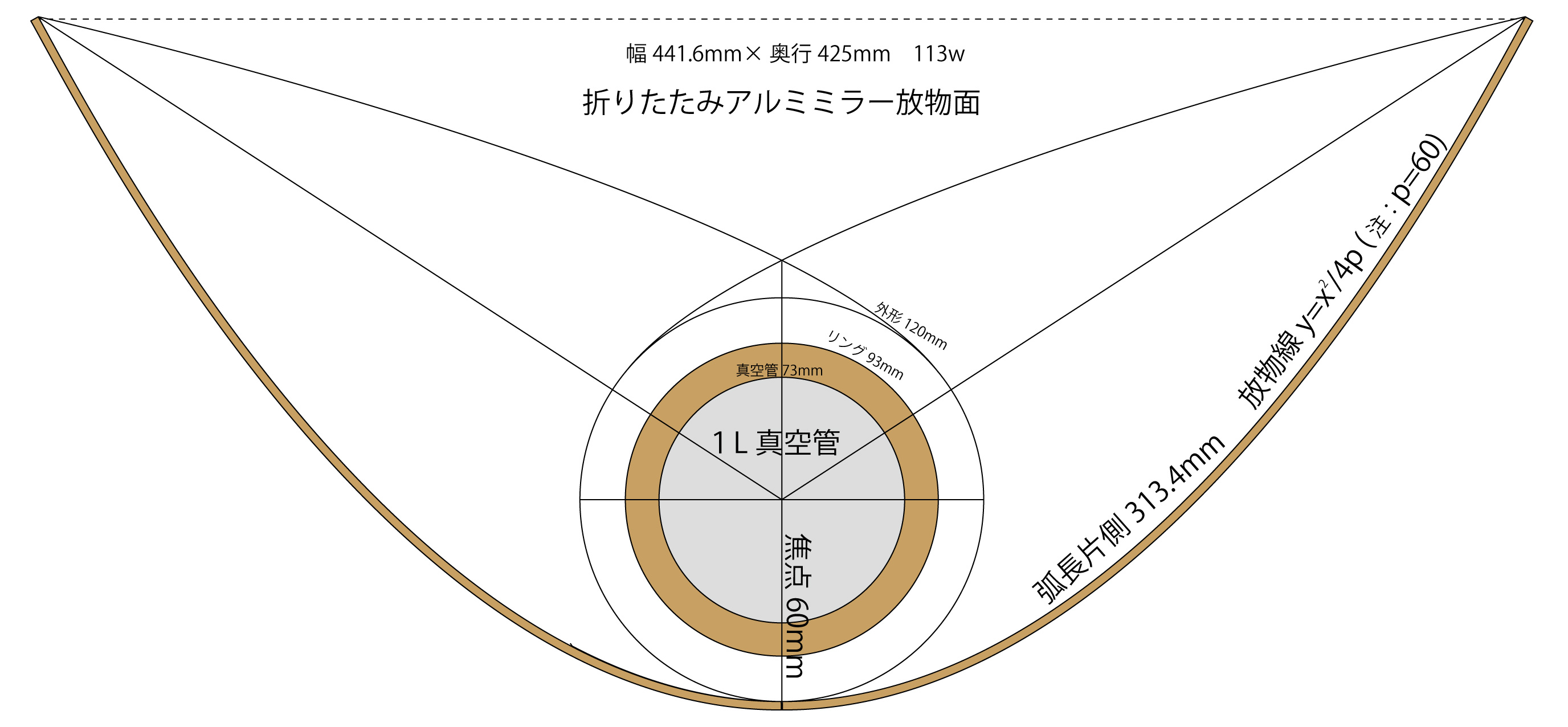

60mm焦点放物面スタンド%e6%94%be%e7%89%a9%e7%b7%9a%e3%83%86%e3%83%b3%e3%83%97%e3%83%ac%e3%83%bc%e3%83%8860-71new3_%e3%82%a2%e3%83%bc%e3%83%88%e3%83%9c%e3%83%bc%e3%83%89-3

１Ｌ真空管放物面スタンド設計図.pdf

３．パネル型集光装置

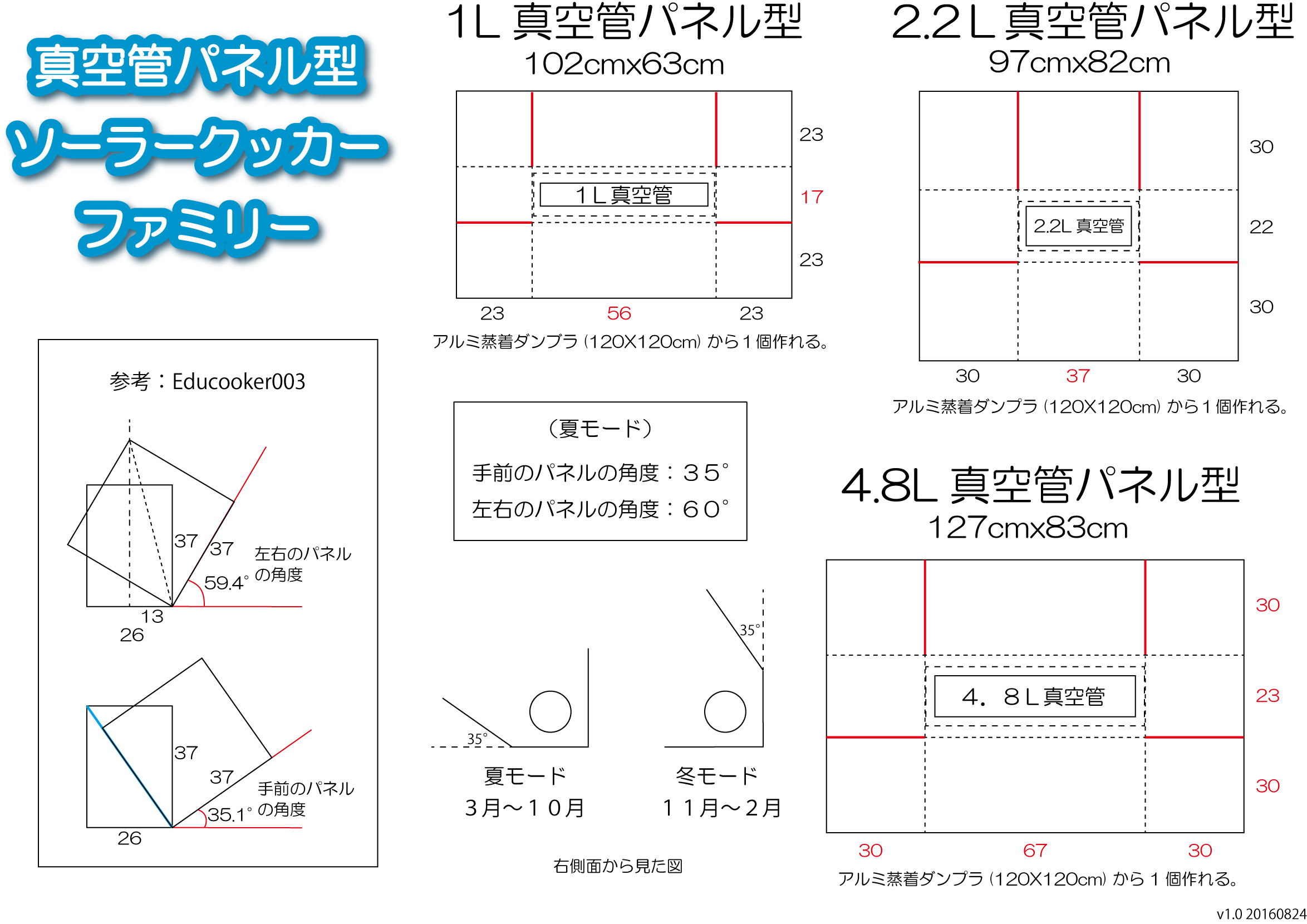

パネル型集光装置　　　　%e7%9c%9f%e7%a9%ba%e7%ae%a1%e3%83%91%e3%83%8d%e3%83%ab%e5%9e%8bsc%e3%83%95%e3%82%a1%e3%83%9f%e3%83%aa%e3%83%bc
パネル型集光装置.pdf

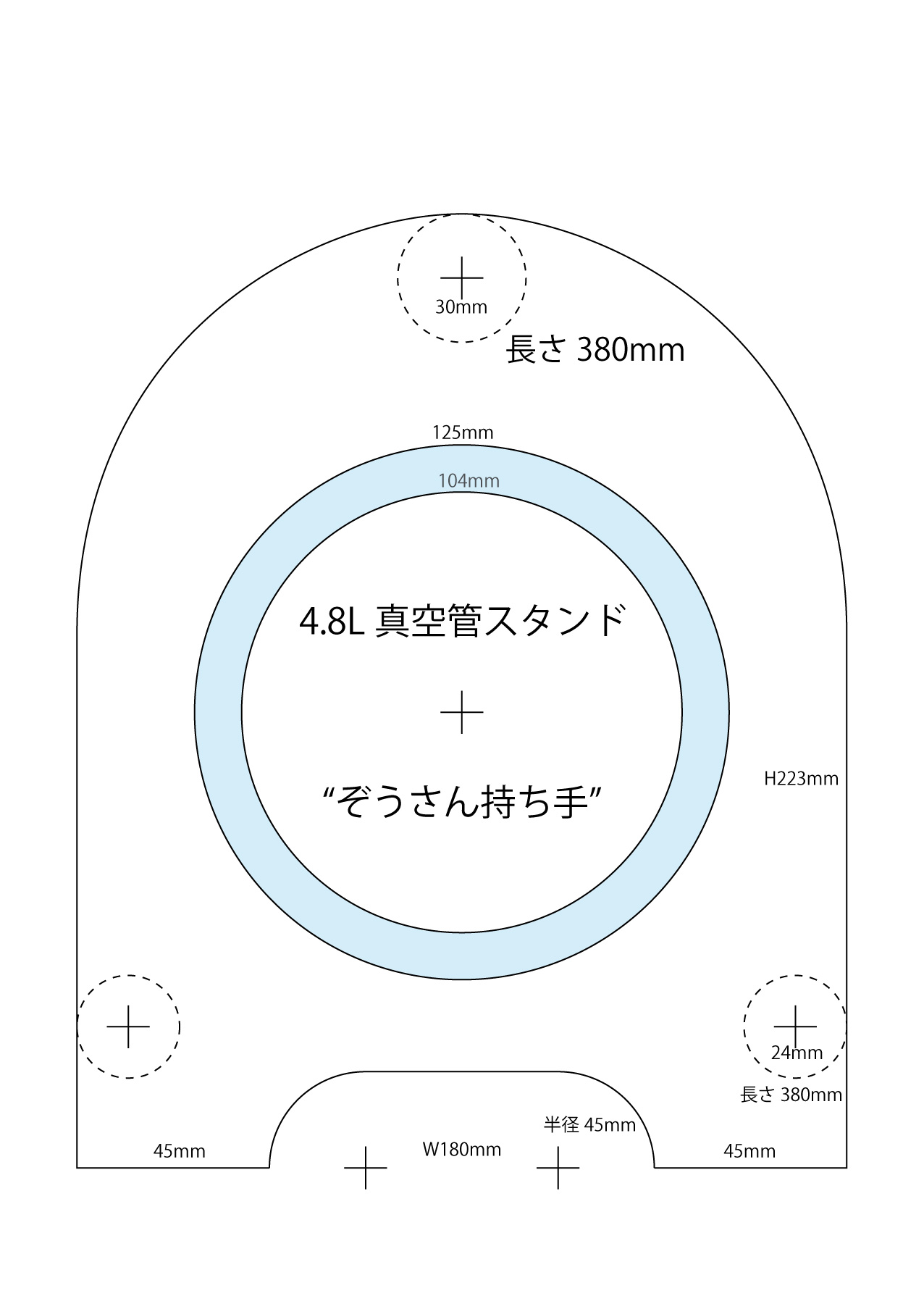

ぞうさん／りすさん／わんちゃん真空管持ち手?%e6%8c%81%e3%81%a1%e6%89%8b
ぞうさん／りすさん／わんちゃん真空管持ち手.pdf
